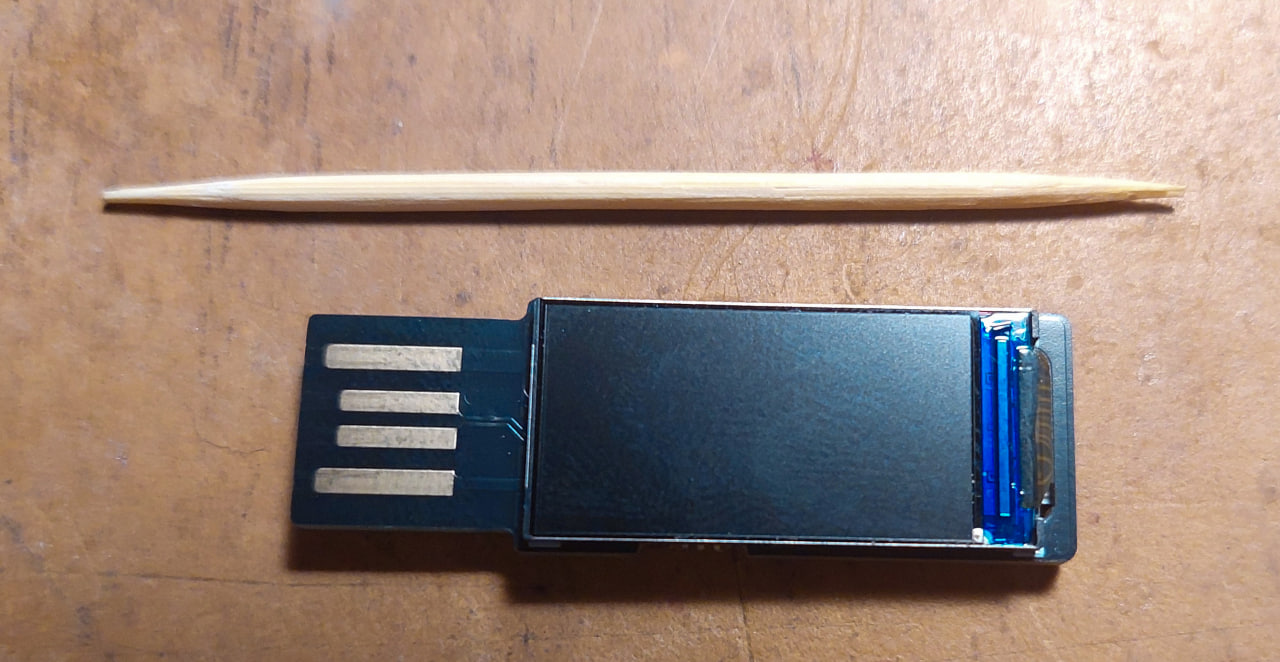

Библиотека для работы с дисплеем WeAct Display FS 0.96-inch (160x80) через последовательный порт.
Library for working with WeAct Display FS 0.96-inch (160x80) via serial port.
GitHub: https://github.com/CheshirCa/WeActDisplay
Русский:
Дисплей WeAct FS использует формат RGB565 (Red-Green-Blue). Все функции библиотеки работают с этим форматом. Предопределенные цвета (#WEACT_RED, #WEACT_GREEN, и т.д.) заданы в правильном формате.
English:
WeAct FS display uses RGB565 format (Red-Green-Blue). All library functions work with this format. Predefined colors (#WEACT_RED, #WEACT_GREEN, etc.) are set in the correct format.
Русский: Инициализирует дисплей на указанном COM-порту. Автоматически устанавливает ландшафтную ориентацию и максимальную яркость.
English: Initializes the display on the specified COM port. Automatically sets landscape orientation and maximum brightness.
; Пример использования / Usage example
If WeAct_Init("COM3")
Debug "Дисплей инициализирован / Display initialized"
Else
Debug "Ошибка: " + WeAct_GetLastError()
EndIf
Русский: Закрывает соединение с дисплеем и освобождает ресурсы.
English: Closes the connection to the display and releases resources.
WeAct_Close()
Русский: Полная очистка всех ресурсов библиотеки, включая кэш шрифтов и буферы.
English: Complete cleanup of all library resources including font cache and buffers.
WeAct_Cleanup()
Русский: Инициализирует декодеры изображений (JPEG, PNG, TIFF, TGA). Вызывается автоматически в WeAct_Init().
English: Initializes image decoders (JPEG, PNG, TIFF, TGA). Called automatically in WeAct_Init().
WeAct_InitImageDecoders() ; Обычно не требуется вызывать вручную / Usually not needed to call manually
Русский: Конвертирует RGB значения (0-255) в формат RGB565 с правильным распределением битов.
English: Converts RGB values (0-255) to RGB565 format with correct bit distribution.
; Конвертация цвета / Color conversion
color = RGBToRGB565_Fixed(255, 0, 0) ; Красный / Red
color = RGBToRGB565_Fixed(0, 255, 0) ; Зеленый / Green
color = RGBToRGB565_Fixed(128, 64, 200) ; Пользовательский цвет / Custom color
Русский: Макрос для обратной совместимости, вызывает RGBToRGB565_Fixed().
English: Macro for backward compatibility, calls RGBToRGB565_Fixed().
; То же самое что RGBToRGB565_Fixed() / Same as RGBToRGB565_Fixed()
color = RGBToRGB565(255, 128, 64)
Русский: Переключает фронтальный и задний буферы (двойная буферизация).
English: Swaps front and back buffers (double buffering).
WeAct_SwapBuffers() ; Используется внутри WeAct_UpdateDisplay() / Used inside WeAct_UpdateDisplay()
Русский: Очищает задний буфер указанным цветом.
English: Clears the back buffer with the specified color.
WeAct_ClearBuffer(#WEACT_BLACK) ; Черный фон / Black background
WeAct_ClearBuffer(#WEACT_WHITE) ; Белый фон / White background
WeAct_ClearBuffer(RGBToRGB565(128, 128, 128)) ; Серый фон / Gray background
Русский: Рисует пиксель в указанных координатах заднего буфера.
English: Draws a pixel at specified coordinates in the back buffer.
WeAct_DrawPixelBuffer(50, 40, #WEACT_RED)
WeAct_DrawPixelBuffer(60, 40, RGBToRGB565(255, 128, 0))
Русский: Рисует прямоугольник или заполненный прямоугольник.
English: Draws a rectangle or filled rectangle.
; Заполненный прямоугольник / Filled rectangle
WeAct_DrawRectangleBuffer(10, 10, 50, 30, #WEACT_RED, #True)
; Контур прямоугольника / Rectangle outline
WeAct_DrawRectangleBuffer(70, 10, 50, 30, #WEACT_GREEN, #False)
Русский: Рисует линию между двумя точками (алгоритм Брезенхэма).
English: Draws a line between two points (Bresenham's algorithm).
WeAct_DrawLineBuffer(10, 10, 150, 70, #WEACT_WHITE)
WeAct_DrawLineBuffer(150, 10, 10, 70, #WEACT_BLUE)
Русский: Рисует окружность или заполненную окружность.
English: Draws a circle or filled circle.
; Контур окружности / Circle outline
WeAct_DrawCircleBuffer(80, 40, 20, #WEACT_YELLOW, #False)
; Заполненная окружность / Filled circle
WeAct_DrawCircleBuffer(120, 40, 15, #WEACT_CYAN, #True)
Русский: Отправляет содержимое заднего буфера на физический дисплей.
English: Sends back buffer content to the physical display.
If WeAct_FlushBuffer()
Debug "Буфер отправлен / Buffer sent"
EndIf
Русский: Отправляет буфер на дисплей и переключает буферы. Основная функция для обновления экрана.
English: Sends buffer to display and swaps buffers. Main function for screen updates.
WeAct_ClearBuffer(#WEACT_BLACK)
WeAct_DrawTextMedium(10, 10, "Hello", #WEACT_WHITE)
WeAct_UpdateDisplay() ; Показывает на экране / Shows on screen
Русский: Возвращает шрифт из кэша или загружает его. Внутренняя функция для оптимизации.
English: Returns font from cache or loads it. Internal function for optimization.
; Обычно вызывается внутри других функций / Usually called inside other functions
fontID = GetCachedFont("Arial", 12)
Русский: Возвращает ширину текста в пикселях для точного позиционирования.
English: Returns text width in pixels for precise positioning.
width = WeAct_GetTextWidth("Hello World", 12, "Arial")
Debug "Ширина текста: " + Str(width) + "px"
Русский: Возвращает высоту текста в пикселях.
English: Returns text height in pixels.
height = WeAct_GetTextHeight("Hello", 12, "Arial")
Debug "Высота текста: " + Str(height) + "px"
Русский: Рисует текст с указанным шрифтом и размером. Поддерживает кириллицу.
English: Draws text with specified font and size. Supports Cyrillic.
WeAct_DrawTextSystemFont(10, 10, "Привет мир!", #WEACT_WHITE, 12, "Arial")
WeAct_DrawTextSystemFont(10, 30, "Hello World", #WEACT_GREEN, 14, "Tahoma")
Русский: Рисует мелкий текст (8px Arial).
English: Draws small text (8px Arial).
WeAct_DrawTextSmall(10, 10, "Мелкий текст", #WEACT_WHITE)
Русский: Рисует средний текст (12px Arial).
English: Draws medium text (12px Arial).
WeAct_DrawTextMedium(10, 30, "Средний текст", #WEACT_GREEN)
Русский: Рисует крупный текст (16px Arial).
English: Draws large text (16px Arial).
WeAct_DrawTextLarge(10, 50, "Крупный текст", #WEACT_BLUE)
WeAct_DrawWrappedText(x, y, Width, Height, Text.s, Color, FontSize.i = 12, FontName.s = "Arial", AutoSize = #False)
Русский: Рисует текст с автоматическим переносом слов в указанной области.
English: Draws text with automatic word wrapping in specified area.
text$ = "Это длинный текст который будет автоматически перенесен на несколько строк в пределах указанной области."
WeAct_DrawWrappedText(10, 10, 140, 60, text$, #WEACT_WHITE, 10, "Arial", #False)
Русский: Рисует текст с авто-подбором размера шрифта чтобы поместиться в область.
English: Draws text with auto-adjusting font size to fit area.
text$ = "Автоматический подбор размера шрифта"
WeAct_DrawWrappedTextAutoSize(10, 10, 140, 60, text$, #WEACT_GREEN, "Arial")
WeAct_DrawWrappedTextFixed(x, y, Width, Height, Text.s, Color, FontSize.i = 12, FontName.s = "Arial")
Русский: Рисует текст с фиксированным размером шрифта и переносом.
English: Draws text with fixed font size and wrapping.
WeAct_DrawWrappedTextFixed(10, 10, 140, 60, "Текст с переносом", #WEACT_WHITE, 10, "Arial")
WeAct_StartScrollText(Text.s, FontSize.i = 12, Direction.i = #SCROLL_LEFT, Speed.f = 20.0, Color.i = #WEACT_WHITE, FontName.s = "Arial")
Русский: Запускает плавный скроллинг текста с указанными параметрами.
English: Starts smooth text scrolling with specified parameters.
WeAct_StartScrollText("Бегущая строка", 12, #SCROLL_LEFT, 30.0, #WEACT_WHITE, "Arial")
WeAct_StartScrollText("Вертикальный скроллинг", 10, #SCROLL_UP, 15.5, #WEACT_CYAN, "Tahoma")
Русский: Останавливает скроллинг текста.
English: Stops text scrolling.
WeAct_StopScrollText()
Русский: Обновляет позицию скроллируемого текста на основе прошедшего времени.
English: Updates scrolling text position based on elapsed time.
; В игровом цикле / In game loop
WeAct_UpdateScrollText()
Русский: Рисует скроллируемый текст в текущей позиции.
English: Draws scrolling text at current position.
WeAct_DrawScrollText()
Русский: Запускает скроллинг текста влево.
English: Starts left text scrolling.
WeAct_ScrollTextLeft("Скролл влево", 25.0, 12, #WEACT_WHITE)
Русский: Запускает скроллинг текста вправо.
English: Starts right text scrolling.
WeAct_ScrollTextRight("Скролл вправо", 25.0, 12, #WEACT_GREEN)
Русский: Запускает скроллинг текста вверх.
English: Starts up text scrolling.
WeAct_ScrollTextUp("Вертикальный скролл", 15.0, 10, #WEACT_CYAN)
Русский: Запускает скроллинг текста вниз.
English: Starts down text scrolling.
WeAct_ScrollTextDown("Скролл вниз", 15.0, 10, #WEACT_YELLOW)
Русский: Возвращает список поддерживаемых форматов изображений.
English: Returns list of supported image formats.
formats$ = WeAct_GetSupportedImageFormats()
Debug "Поддерживаемые форматы: " + formats$ ; "BMP, JPEG, PNG, TIFF, TGA"
Русский: Загружает изображение с возможностью масштабирования.
English: Loads image with scaling capability.
; Оригинальный размер / Original size
WeAct_LoadImageToBuffer(10, 10, "image.bmp", -1, -1)
; Масштабирование / Scaling
WeAct_LoadImageToBuffer(20, 20, "image.jpg", 80, 40)
; Пропорциональное масштабирование / Proportional scaling
WeAct_LoadImageToBuffer(0, 0, "photo.png", 100, -1) ; Авто-высота / Auto-height
Русский: Загружает изображение на весь экран с сохранением пропорций.
English: Loads image to full screen with aspect ratio preserved.
WeAct_LoadImageFullScreen("background.jpg")
Русский: Загружает изображение по центру экрана с возможным масштабированием.
English: Loads image centered on screen with optional scaling.
WeAct_LoadImageCentered("logo.png") ; Оригинальный размер / Original size
WeAct_LoadImageCentered("icon.jpg", 64, 64) ; 64x64 по центру / 64x64 centered
WeAct_LoadImageCentered("banner.bmp", 120, -1) ; Ширина 120px, авто-высота / Width 120px, auto-height
Русский: Быстрая загрузка изображения без масштабирования (только копирование пикселей).
English: Fast image loading without scaling (pixel copy only).
WeAct_LoadImageFast(10, 10, "sprite.bmp") ; Изображение должно быть правильного размера / Image must be correct size
Русский: Устанавливает ориентацию дисплея. Поддерживает режим автоповорота.
English: Sets display orientation. Supports auto-rotation mode.
WeAct_SetOrientation(#WEACT_LANDSCAPE) ; 160x80
WeAct_SetOrientation(#WEACT_PORTRAIT) ; 80x160
WeAct_SetOrientation(#WEACT_REVERSE_LANDSCAPE) ; Перевернутый ландшафт / Reverse landscape
WeAct_SetOrientation(#WEACT_REVERSE_PORTRAIT) ; Перевернутый портрет / Reverse portrait
WeAct_SetOrientation(#WEACT_ROTATE) ; Автоповорот / Auto-rotation
Русский: Устанавливает яркость дисплея с плавным переходом.
English: Sets display brightness with smooth transition.
WeAct_SetBrightness(255) ; Максимальная яркость / Maximum brightness
WeAct_SetBrightness(128) ; Половина яркости / Half brightness
WeAct_SetBrightness(0, 1000) ; Плавное выключение / Smooth fade to off
WeAct_SetBrightness(255, 2000) ; Плавное включение / Smooth fade to max
Русский: Отправляет команду сброса на дисплей.
English: Sends reset command to display.
WeAct_SystemReset() ; Перезагружает дисплей / Reboots the display
Русский: Быстро заливает весь экран цветом через аппаратную команду.
English: Quickly fills entire screen with color via hardware command.
WeAct_FillScreen(#WEACT_RED) ; Красный экран / Red screen
WeAct_FillScreen(#WEACT_BLACK) ; Черный экран / Black screen
Русский: Возвращает информацию о дисплее и подключении.
English: Returns display and connection information.
info$ = WeAct_GetInfo()
Debug info$ ; "WeAct Display FS 0.96-inch (COM3) 160x80"
Русский: Возвращает текущую ориентацию дисплея.
English: Returns current display orientation.
orientation = WeAct_GetOrientation()
Select orientation
Case #WEACT_LANDSCAPE
Debug "Ландшафтная ориентация / Landscape orientation"
Case #WEACT_PORTRAIT
Debug "Портретная ориентация / Portrait orientation"
EndSelect
Русский: Возвращает текущую яркость дисплея (0-255).
English: Returns current display brightness (0-255).
brightness = WeAct_GetBrightness()
Debug "Текущая яркость: " + Str(brightness) + " / 255"
Русский: Проверяет, подключен ли дисплей.
English: Checks if display is connected.
If WeAct_IsConnected()
Debug "Дисплей подключен / Display connected"
Else
Debug "Дисплей отключен / Display disconnected"
EndIf
Русский: Возвращает текущую ширину дисплея (зависит от ориентации).
English: Returns current display width (depends on orientation).
width = WeAct_GetDisplayWidth()
Debug "Ширина дисплея: " + Str(width) + "px"
Русский: Возвращает текущую высоту дисплея (зависит от ориентации).
English: Returns current display height (depends on orientation).
height = WeAct_GetDisplayHeight()
Debug "Высота дисплея: " + Str(height) + "px"
Русский: Возвращает текст последней ошибки.
English: Returns last error message.
If Not WeAct_Init("COM99")
error$ = WeAct_GetLastError()
Debug "Ошибка инициализации: " + error$
EndIf
Русский: Очищает кэш шрифтов. Вызывается автоматически в WeAct_Cleanup().
English: Clears font cache. Called automatically in WeAct_Cleanup().
WeAct_CleanupFonts() ; Освобождает память занятую шрифтами / Frees memory occupied by fonts
WeAct_DrawProgressBar(x, y, Width, Height, Progress.f, ForeColor = #WEACT_GREEN, BackColor = #WEACT_BLACK, BorderColor = #WEACT_WHITE)
Русский: Рисует прогресс-бар с указанным прогрессом (0.0-1.0).
English: Draws progress bar with specified progress (0.0-1.0).
; Прогресс 65% / 65% progress
WeAct_DrawProgressBar(10, 30, 140, 15, 0.65, #WEACT_GREEN, #WEACT_BLACK, #WEACT_WHITE)
; Простой прогресс-бар / Simple progress bar
WeAct_DrawProgressBar(10, 50, 120, 10, 0.3) ; Использует цвета по умолчанию / Uses default colors
WeAct_DrawGraph(x, y, Width, Height, *Data.Float, DataCount, MinValue.f, MaxValue.f, Color = #WEACT_WHITE, BackColor = #WEACT_BLACK)
Русский: Рисует график из массива значений с автоматическим масштабированием.
English: Draws graph from value array with automatic scaling.
; Создаем данные синусоиды / Create sine wave data
Protected Dim data.f(49)
For i = 0 To 49
data(i) = Sin(i * 3.14159 * 2.0 / 50) * 0.8
Next
; Рисуем график / Draw graph
WeAct_DrawGraph(5, 15, 150, 60, @data(), 50, -1.0, 1.0, #WEACT_CYAN, #WEACT_BLACK)
Русский: Загружает текстовый файл и запускает вертикальный скроллинг.
English: Loads text file and starts vertical scrolling.
If WeAct_ShowTextFile("readme.txt", 8, #WEACT_WHITE, 20.0)
Debug "Файл загружен / File loaded"
Else
Debug "Ошибка: " + WeAct_GetLastError()
EndIf
Русский: Отображает время в формате HH:MM.
English: Displays time in HH:MM format.
WeAct_ShowTime(10, 10, 14, 30, #WEACT_WHITE, 16) ; 14:30
Русский: Отображает дату в формате DD.MM.YYYY.
English: Displays date in DD.MM.YYYY format.
WeAct_ShowDate(10, 30, 15, 1, 2026, #WEACT_WHITE, 10) ; 15.01.2026
Русский: Рисует анимированный индикатор загрузки (спиннер).
English: Draws animated loading indicator (spinner).
; Анимация спиннера / Spinner animation
For angle.f = 0.0 To 360.0 Step 10.0
WeAct_ClearBuffer(#WEACT_BLACK)
WeAct_DrawSpinner(80, 50, 20, angle, #WEACT_CYAN)
WeAct_UpdateDisplay()
Delay(30)
Next
Русский: Отправляет команду на дисплей. Внутренняя функция.
English: Sends command to display. Internal function.
; Пример использования внутри библиотеки / Example usage inside library
Dim cmd.b(2)
cmd(0) = $02 ; Команда ориентации / Orientation command
cmd(1) = #WEACT_LANDSCAPE
cmd(2) = $0A ; Терминатор / Terminator
SendCommand(@cmd(), 3)
XIncludeFile "WeActDisplay.pbi"
If WeAct_Init("COM3")
; Очищаем экран / Clear screen
WeAct_ClearBuffer(#WEACT_BLACK)
; Рисуем текст / Draw text
WeAct_DrawTextMedium(10, 10, "WeAct Display Test", #WEACT_WHITE)
WeAct_DrawTextSmall(10, 30, "Графика и текст", #WEACT_GREEN)
; Рисуем графические примитивы / Draw graphics primitives
WeAct_DrawRectangleBuffer(10, 50, 60, 20, #WEACT_RED, #True)
WeAct_DrawRectangleBuffer(80, 50, 60, 20, #WEACT_BLUE, #False)
WeAct_DrawCircleBuffer(40, 70, 15, #WEACT_YELLOW, #True)
WeAct_DrawCircleBuffer(100, 70, 10, #WEACT_CYAN, #False)
; Прогресс-бар / Progress bar
WeAct_DrawProgressBar(10, 90, 140, 10, 0.75, #WEACT_GREEN, #WEACT_BLACK, #WEACT_WHITE)
; Обновляем дисплей / Update display
WeAct_UpdateDisplay()
Delay(5000)
WeAct_Cleanup()
EndIf
XIncludeFile "WeActDisplay.pbi"
If WeAct_Init("COM3")
; Запускаем скроллинг / Start scrolling
WeAct_StartScrollText("Пример бегущей строки с плавным скроллингом", 12, #SCROLL_LEFT, 40.0, #WEACT_WHITE)
; Анимация / Animation
For i = 1 To 300 ; ~10 секунд / ~10 seconds
WeAct_ClearBuffer(#WEACT_BLACK)
; Обновляем и рисуем скроллируемый текст / Update and draw scrolling text
WeAct_UpdateScrollText()
WeAct_DrawScrollText()
; Рисуем статичный текст / Draw static text
WeAct_DrawTextSmall(10, 60, "Счетчик: " + Str(i), #WEACT_GREEN)
WeAct_UpdateDisplay()
Delay(33) ; ~30 FPS
Next
WeAct_StopScrollText()
WeAct_Close()
EndIf
; Все цвета в формате RGB565 / All colors in RGB565 format
#WEACT_RED = $F800 ; 1111100000000000 - Красный / Red
#WEACT_GREEN = $07E0 ; 0000011111100000 - Зеленый / Green
#WEACT_BLUE = $001F ; 0000000000011111 - Синий / Blue
#WEACT_WHITE = $FFFF ; 1111111111111111 - Белый / White
#WEACT_BLACK = $0000 ; 0000000000000000 - Черный / Black
#WEACT_YELLOW = $FFE0 ; 1111111111100000 - Желтый / Yellow
#WEACT_CYAN = $07FF ; 0000011111111111 - Голубой / Cyan
#WEACT_MAGENTA = $F81F ; 1111100000011111 - Пурпурный / Magenta
; Используйте с WeAct_SetOrientation() / Use with WeAct_SetOrientation()
#WEACT_PORTRAIT = 0 ; 80x160 пикселей / 80x160 pixels
#WEACT_REVERSE_PORTRAIT = 1 ; 80x160 перевернутый / 80x160 reversed
#WEACT_LANDSCAPE = 2 ; 160x80 (стандарт) / 160x80 (default)
#WEACT_REVERSE_LANDSCAPE = 3 ; 160x80 перевернутый / 160x80 reversed
#WEACT_ROTATE = 5 ; Автоповорот / Auto-rotation
; Используйте с WeAct_StartScrollText() / Use with WeAct_StartScrollText()
#SCROLL_LEFT = 0 ; Слева направо / Left to right
#SCROLL_RIGHT = 1 ; Справа налево / Right to left
#SCROLL_UP = 2 ; Снизу вверх / Bottom to top
#SCROLL_DOWN = 3 ; Сверху вниз / Top to bottom
Русский:
- Дисплей: WeAct Display FS 0.96-inch
- Разрешение: 160x80 пикселей
- Подключение: USB-Serial (CH340)
- Скорость: 115200 бод
- Формат цвета: RGB565 (16-bit)
- Поддержка изображений: BMP, JPEG, PNG, TIFF, TGA
- Двойная буферизация: 2×25600 байт
- Поддержка кириллицы: полная
English:
- Display: WeAct Display FS 0.96-inch
- Resolution: 160x80 pixels
- Connection: USB-Serial (CH340)
- Baud rate: 115200
- Color format: RGB565 (16-bit)
- Image support: BMP, JPEG, PNG, TIFF, TGA
- Double buffering: 2×25600 bytes
- Cyrillic support: full
Версия / Version: 5.1
Совместимость / Compatibility: PureBasic 6.20+, WeAct Display FS 0.96-inch (160x80)
GitHub: https://github.com/CheshirCa/WeActDisplay
